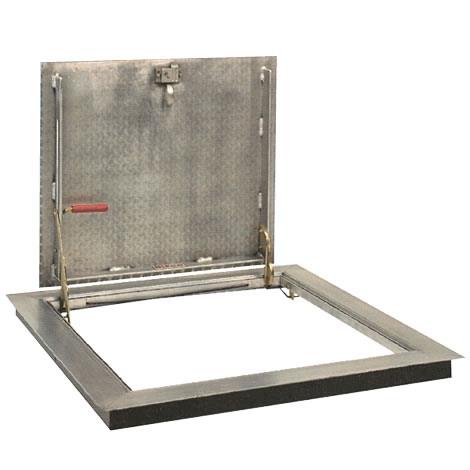

Type K / KD

Specificaties Documentatie Tekeningen BIM

Trappe d’inspection standard pour les applications intérieures

À propos de ce produit

trappe de sol/trappe d’inspection standard pour les applications intérieures
en aluminium
livré entièrement assemblée et équipée du système innovant T-Cam© qui garantit un fonctionnement sûr
vantail simple ou double (tôle armée, épaisseur 6,35 mm)
le vantail est verrouillé en position d’ouverture totale
le vantail reste en équilibre dans toutes les positions
facile à ouvrir et à fermer, force de traction/poussée requise : environ 5 kg
charnières et serrures 100 % inoxydables
charge maximale 732 kg/m2
cadre avec revêtement bitumineux à l’extérieur

Storax services

Advies op locatie

Neem contact op voor een afspraak

Meer informatie

Specificaties
Documentatie
Tekeningen
BIM

Specificaties

Référence	Dimension intérieur	Dimension extérieur	Poids
K-1	610 x 610 mm	833 x 833 mm	27 kg
K-2	760 x 760 mm	983 x 983 mm	34 kg
K-3	915 x 760(H) mm	1138 x 983 mm	39 kg
K-4	915 x 915 mm	1138 x 1138 mm	43 kg
K-5	1065 x 1065 mm	1287 x 1287 mm	55 kg
KD-2	1220 x 1220 mm	1443 x 1443 mm	68 kg
KD-3	1220 x 1830 mm	1443 x 2053 mm	102 kg
KD-4	1525 x 1525 mm	1748 x 1748 mm	104 kg

Opmerkingen
– Ten gevolge van het veermechanisme is de netto opening kleiner dan de vermelde dagmaat
– Tenzij anders vermeld bevinden de scharnieren zich aan de lange zijde.
– (H) = scharnierzijde
