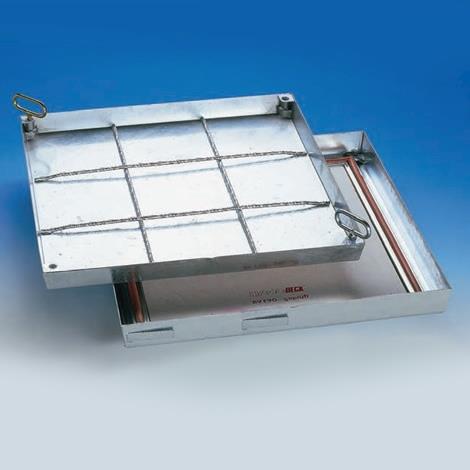

Type BV-F90
Standaard tegeldeksel in staal, reuk- en waterdicht, brandwerend
Over dit product
- putrand en tegeldeksel zijn vervaardigd van 2 mm dik koudgevormd plaatstaal
- het luik is aan de binnenzijde voorzien van een wapening van getordeerde staaldraad
- de zichtbare rand na het opvullen is 4-5 mm
- voorzien van een hoogwaardige, brandbestendige afdichting
- uitgevoerd met een RVS Z-profiel met daarin een wegneembare 90 minuten brandwerende plaat
- inbouwhoogte 75 mm
- breuklast 125 kN conform EN 124
- gegarandeerd reuk- en waterdicht
- zeer eenvoudig te openen en te sluiten, omranding en luik door middel van inbusbouten verbonden
- standaard inbusbouten
- oppervlakte behandeling: volbad verzinkt
- compleet geleverd met alle benodigde toebehoren en een duidelijke montage-instructie
 |
Een zwaar deksel zonder scharnier is vaak moeilijk uit de vloer te halen. De Hagolifter biedt dan uitkomst. |
Storax services
Meer informatie
- Specificaties
- Documentatie
- Bestek
- Tekeningen
- BIM
Specificaties
Specificaties
Standaard-afmetingen Type BV-F90
Tekening
| Type | Binnenmaat putomranding | Uitwendige afmeting | Gewicht ongevuld |
| BV-F90 33 | 300 x 300 mm | 435 x 435 mm | 13 kg |
| BV-F90 45 | 450 x 450 mm | 585 x 585 mm | 21 kg |
| BV-F90 55 | 500 x 500 mm | 635 x 635 mm | 23 kg |
| BV-F90 64 | 600 x 400 mm | 735 x 535 mm | 23 kg |
| BV-F90 66 | 600 x 600 mm | 735 x 735 mm | 30 kg |
| BV-F90 86 | 800 x 600 mm | 935 x 735 mm | 38 kg |
| BV-F90 88 | 800 x 800 mm | 935 x 935 mm | 45 kg |
| BV-F90 106 | 1000 x 600 mm | 1135 x 735 mm | 45 kg |
| BV-F90 108 | 1000 x 800 mm | 1135 x 935 mm | 54 kg |
| BV-F90 110 | 1000 x 1000 mm | 1135 x 1135 mm | 63 kg |
