Type BV-GD-F90
Couvercle de regard résistant au feu en acier, étanche aux odeurs et à l’eau
À propos de ce produit
- le cadre et le couvercle de regard sont fabriqués en tôle d’acier formée à froid de 2 mm d’épaisseur

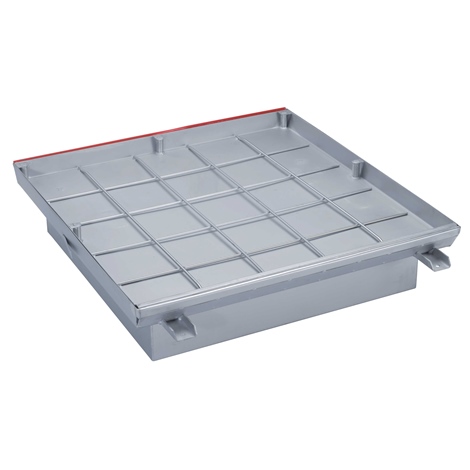

- l’intérieur est équipé d’une armature en fil d’acier torsadé soudé en croix d’un diamètre de 8 ou 12 mm
- charge de rupture 125 kN selon la norme EN 124
- hauteur d’encastrement : 75 mm
- profondeur du bac : 50 mm

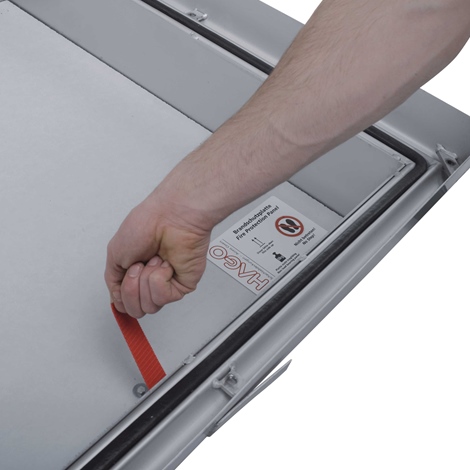

- muni d’un joint de haute qualité, résistant au feu
- résistant au feu pendant 120 minutes

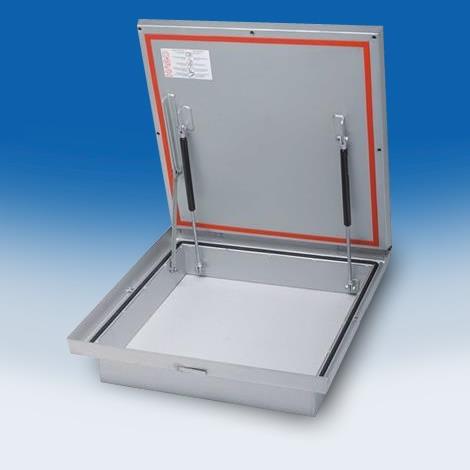

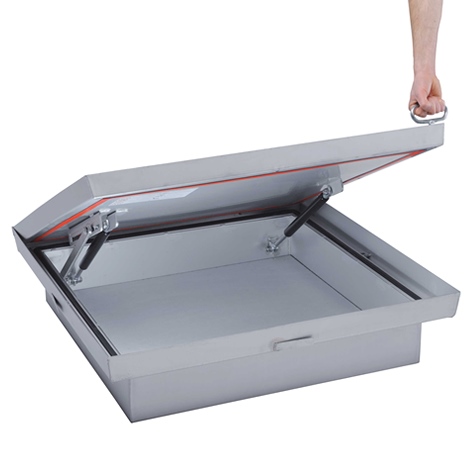

- s’ouvre sans effort d’une seule main grâce à une charnière en acier inoxydable et des vérins à gaz
- avec protection anti-retour
- le côté charnière de la trappe est pourvu à l’extérieur de 2 ancrages supplémentaires fixes en U avec orifice de fixation
- fourni complet avec tous les accessoires nécessaires et des instructions de montage claires
Attention
Une fois que le cadre a été installé et que le béton a complètement durci dans la trappe, la trappe peut être ouverte avec précaution (angle d’ouverture maximal de 85°), puis les vérins à gaz doivent être montés. Les vérins à gaz sont fournis séparément.
Également disponible en acier inoxydable de qualité 304
Également disponible en acier inoxydable de qualité 316
Plus d'informations
- Spécifications
- Documentation
- Couverts
- Dessins
- BIM
Spécifications
Standaard-afmetingen Type BV-GD-F90
Tekening
Référence | Dimension intérieur | Dimension extérieur | Poids |
BV-GD-F90 / 66 | 600 x 600 mm | 735 x 752 mm | 31 kg |
BV-GD-F90 / 86 | 800 x 600 mm | 935 x 752 mm | 38 kg |
BV-GD-F90 / 88 | 800 x 800 mm | 935 x 952 mm | 44 kg |
BV-GD-F90 / 106 | 1000 x 600 mm | 1135 x 752 mm | 44 kg |
BV-GD-F90 / 108 | 1000 x 800 mm | 1135 x 952 mm | 48 kg |
BV-GD-F90 / 110 | 1000 x 1000 mm | 1135 x 1152 mm | 57 kg |
