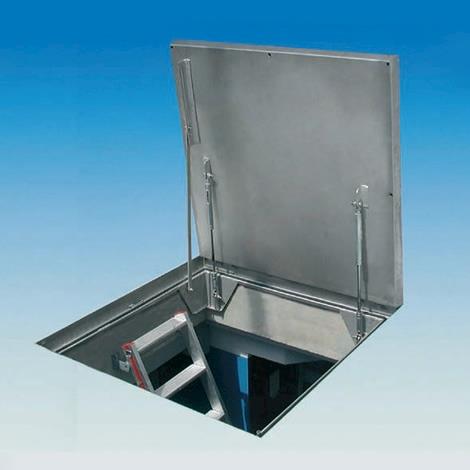

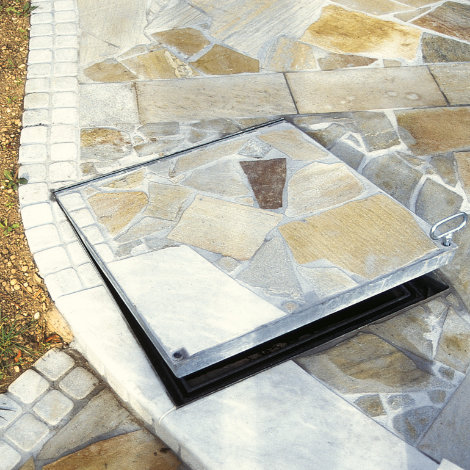

Type BV-GD
Trappes de visite standard en acier, quasiment étanche aux odeurs et à l’eau
À propos de ce produit
- le cadre et le couvercle de regard sont fabriqués en tôle d’acier de 2 mm d’épaisseur formée à froid
- traitement de surface : galvanisé à chaud
- charge de rupture 125 kN selon la norme EN 124
- hauteur d’encastrement : 75 mm
- profondeur du bac : 50 mm
- l’intérieur est équipé d’une armature en fil d’acier torsadé soudé en croix d’un diamètre de 8 ou 12 mm
- quasiment étanche aux odeurs et à l’eau
- équipé d’un joint de haute qualité, résistant aux produits chimiques
- s’ouvre sans effort d’une seule main grâce à une charnière en acier inoxydable et à un vérin à gaz
- avec protection anti-retour
- le côté charnière de la trappe est pourvu à l’extérieur de 2 ancrages supplémentaires fixes en U avec orifice de fixation
Attention
Une fois que le cadre a été installé et que le béton a complètement durci dans la trappe, la trappe peut être ouverte avec précaution (angle d’ouverture maximal de 85°), puis les vérins à gaz doivent être montés. Les vérins à gaz sont fournis séparément.
- Également disponible en acier inoxydable de qualité 304 : type BVE-GD
- Également disponible en acier inoxydable de qualité 316
Plus d'informations
- Spécifications
- Documentation
- Dessins
- BIM
Spécifications
Référence | Dimension intérieur | Dimension extérieur | Poids |
BV-GD 66 | 600 x 600 mm | 735 x 752 mm | 29 kg |
BV-GD 86 | 800 x 600 mm | 935 x 752 mm | 36 kg |
BV-GD 88 | 800 x 800 mm | 935 x 952 mm | 42 kg |
BV-GD 106 | 1000 x 600 mm | 1135 x 752 mm | 42 kg |
BV-GD 110 | 1000 x 1000 mm | 1135 x 1152 mm | 55 kg |
BV-GD 66 | : 1 vérin à gaz |
BV-GD 86 | : 2 vérins à gaz |
BV-GD 88 | : 2 vérins à gaz |
BV-GD 106 | : 2 vérins à gaz |
BV-GD 110 | : 2 vérins à gaz |
