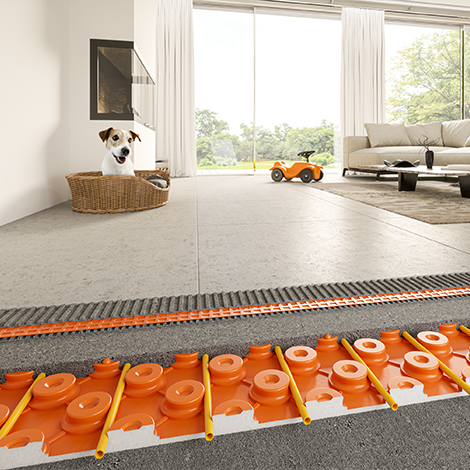

Schlüter®-BEKOTEC-EN-P/-PF

Isolerende watergedragen vloerverwarming

Schlüter-BEKOTEC-THERM is de innovatieve oplossing voor het realiseren van verwarmde en/of gekoelde vloeren. De bekledingsconstructietechniek bestaat uit slechts een paar eenvoudige componenten die gewoonlijk met een traditionele dekvloer worden gebruikt.

Variant BEKOTEC-EN-P/-PF

Deze Bekotec variant heeft geïntegreerde thermische isolatie (DEO 033) voor toepassingen waar bepaalde eisen aan thermische isolatie worden gesteld (bijv. op vloerisolatieplaten).

• Opbouwhoogtes: 57–74 mm. (incl. DITRA)
• geïntegreerde thermische isolatie, combinatie met extra isolatie mogelijk
• Oppervlaktegewicht vanaf 57 kg/m²
• Plaatsingsraster 75 mm
• Verwarmingsvermogens tot 100 W/m²

Systeem onderdelen

Vloernoppenplaat (1)

Dekvloernoppenplaat zonder folie Geschikt voor klassieke, aardvochtige aan te brengen dekvloeren (cementdekvloer).

Met folielaag van polystyreen,
geschikt voor vloeibare dekvloeren (bijv.
calciumsulfaat-dekvloer)

Schlüter-BEKOTEC-EN-P/-PF is een dekvloernoppenplaat voor de opname van de Schlüter-verwarmingsbuizen Ø 16 mm. De getrapte groeven aan de plaat maken een betrouwbare, eenvoudige en mooie verbinding mogelijk. De tapse noppen houden de buis op een vaste afstand (raster 75 mm). Wanneer een minimale bedekking van 8 mm (max. 25 mm) wordt aangehouden, een klassieke dekvloer CT-C25-F4 (ZE 20) of CA-C25-F4 (AE 20) en de BEKOTEC-THERM-HR verwarmingsbuizen worden gebruikt, dan weet u zeker dat keramische en natuursteenbekledingen in het systeem duurzaam barstvrij blijven. Voor bedekkingen en uitvoeringen van andere bekledingen verwijzen wij naar ons technische handboek.

EN 2520 P: maatwerk p/m²
EN 1520 PF: maatwerk p/m²

Verwarmingsbuis (2)

Verwarmingsbuis 16 x 2 mm voor EN-P en EN-PF

Schlüter-BEKOTEC-THERM-HR is een 5-lagige verwarmingsbuis van een hoogwaardig polymeer (PE-RT) met in het midden een zuurstofdichte laag. De zeer flexibele verwarmingsbuis volgens DIN 16833 is geoptimaliseerd voor inbouw in de BEKOTEC systeemplaten. De zuurstofdichtheid is volgens DIN 4726 gecertificeerd en er vinden voortdurend kwaliteitscontroles plaats.

Effectieve oppervlakte:
30,5 x 45,5 cm = 0,14 m²

Artikelnummer ENR 1520 P

Aansluitset (4)

Inhoud set

• Roestvaststalen verdeelunit met thermometer
• Schroefkoppelingen met klemring
• Bochtbeugels
• Klemmen voor noppenplaten
• Regelkleppen

Opmerking: Voor de aansluiting op de verwarmingsinstallatie kan een kogelkraan nodig zijn. Deze moet apart worden besteld
