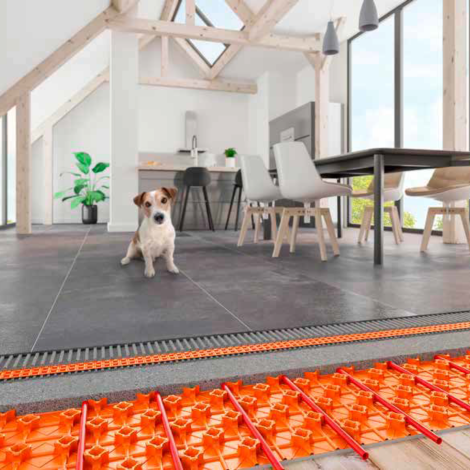

Schlüter-BEKOTEC-EN-FTS
Stil vloerverwarmingsysteem
Schlüter-BEKOTEC-THERM is de innovatieve oplossing voor het realiseren van verwarmde en/of gekoelde vloeren. De bekledingsconstructietechniek bestaat uit slechts een paar eenvoudige componenten die gewoonlijk met een traditionele dekvloer worden gebruikt.
Variant BEKOTEC-EN-FTS
Om het contactgeluid te optimaliseren kunt u dit systeem een contactgeluidsverbetering tot 25 dB volgens DIN EN ISO 10140-1 bereiken.
- Opbouwhoogtes: 31–43 mm (excl. DITRA-ontkoppelingsmat)
- Geïntegreerde contactgeluidsisolatie
- Oppervlaktegewicht vanaf 52 kg/m²
- Plaatsingsraster 50 mm
- Verwarmingsvermogens tot 100 W/m²
Systeem onderdelen

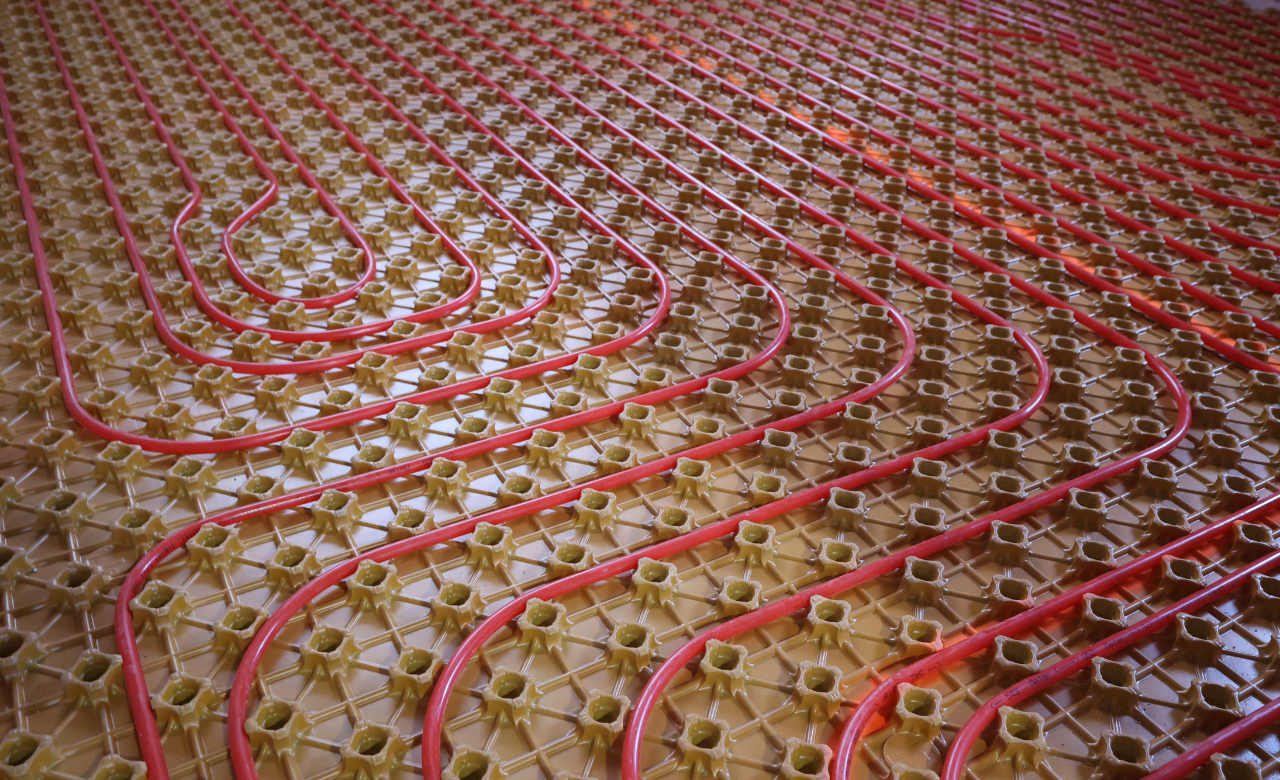

Vloernoppenplaat (1)
Schlüter-BEKOTEC-EN-FTS is een dekvloernoppenplaat uit een drukstabiele polystyreen-structuurfolie met aan de achterzijde een geïntegreerde contactgeluidisolatie van 5 mm. De tapse noppen houden de buis op een vaste afstand (raster 50 mm). De BEKOTEC-platen worden onderling gekoppeld door deze met één noppenrij overlappend in elkaar te klikken. Wanneer een minimale bedekking van 8 mm (max. 20 mm) wordt aangehouden, een klassieke dekvloer CT-C25-F4 (ZE 20) of CA-C25-F4 (AE 20) en de BEKOTEC-THERM-HR verwarmingsbuizen worden gebruikt, dan weet u zeker dat keramische en natuursteenbekledingen in het systeem duurzaam barstvrij blijven. Voor bedekkingen en uitvoeringen van andere bekledingen verwijzen wij naar ons technische handboek.
- EN 18 FTS 5: maatwerk p/m²

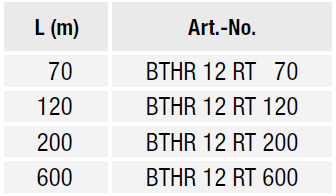

Verwarmingsbuis (2)
Compensatieplaat (3)
De Schlüter-BEKOTEC-ENFGTS compensatieplaat wordt bij meergroeps-verdeelunits gebruikt om de montage van de verwarmingsbuizen in de verdelerkast te vergemakkelijken. De polystyreen plaat wordt met de meegeleverde, dubbelzijdige kleefband (6 m) aan de noppenplaat bevestigd. Onder de compensatieplaat is dezelfde contactgeluidsisolatie aangebracht als bij de EN 18 FTS, zodat de verwarmingsbuizen goed in het systeem blijven.
- Artikelnummer: EN 18 FGTS 5
Effectieve oppervlakte:
140 x 80 cm = 1,12 m²
In de set inbegrepen:
1 compensatieplaat
6 m dubbelzijdige kleefband

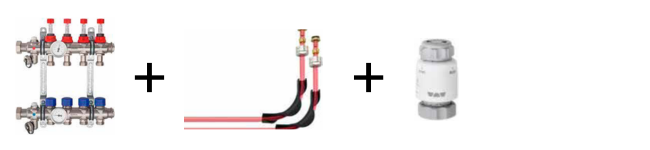

Aansluitset (4)
Inhoud set
- Roestvaststalen verdeelunit met thermometer
- Schroefkoppelingen met klemring
- Bochtbeugels
- Klemmen voor noppenplaten
- Regelkleppen
Opmerking:
Voor de aansluiting op de verwarmingsinstallatie kan een kogelkraan nodig zijn. Deze moet apart worden besteld.
Benieuwd naar uw projectprijs? Stuur dan een offerte aanvraag. Heeft u meer informatie nodig? Neem dan contact op met de productmanager.
Storax services
Meer informatie
- Specificaties
- Voordelen Schlüter Bekotec
- Documentatie
Specificaties
Specificaties
Technische details over het systeem
- Systeemhoogte (incl. DITRA): 36–48 mm
- Hoogte van noppenplaat: 18 + 5 mm
- Dekvloerbedekking: 8–20 mm
- Buisdiameter: 12 x 1,5 mm
- Plaatsingsafstand: 50 | 100 | 150 | 200 | 250 | 300 mm
- Benodigde verwarmingsbuizen: 20 | 10 | 6,66 | 5 | 4 | 3,33 m/m²
- verwarmingsvermogen:(VT 40 °C / RT 20 °C)* 145 | 120 | 80 | 50 | 40 | 30 W/m²
- Oppervlaktegewicht: 52 kg/m²
- Dekvloervolume: 26 l/m²
- nuttige belasting: tot 5 kN/m²
- Effectieve oppervlakte: 140 x 80 cm = 1,12 m²
- Toelichting over isolatie: Contactgeluidsverbetering volgens DIN EN ISO 10140-1: 25 dB
Informatie
Informatie
- Laag energieverbruik, lage verwarmingskosten.
- Eenvoudig en snel te monteren.
- Een aangenaam woonklimaat.
- Perfect voor renovatie vanwege de lage inbouwhoogte.
- Snelle reactietijd.
- Verwarming in de winter, verkoeling in de zomer.
- Gelijkmatige warmte.
- Geschikt voor hernieuwbare energiebronnen (warmptepomp
